Introducere SMARTRA

SMARTRA reprezintă antena SMARt TRansponder. Unitatea SMARTRA conține o antenă inductivă integrată și electronice în jurul ansamblului de blocare a aprinderii.

SMARTRA nu efectuează verificarea validității transponderului sau calculul algoritmului de criptare. Acest dispozitiv este doar o interfață avansată, care transformă fluxul de date RF (frecvența radio de 125 kHz) a transponderului în comunicare serială către ECM și invers. SMARTRA comunică unui modul de control al motorului printr-o linie de comunicații dedicată (numită W-Line sau Immo-Line). În timpul comunicării ECM și SMARTRA, linia K a ECM nu poate fi utilizată pentru comunicare. ECM controlează comunicarea fie către SMARTRA, fie cu echipamente de diagnosticare de pe linia K, prin comutarea unui multiplexor și a procedurilor de comunicare specifice. Multiplexorul este o parte a hardware-ului ECM.
Sistemul de imobilizare este format din ECM, SMARTRA, lampa și cheile de aprindere cu transponder încorporat. ECM efectuează verificarea cheii de aprindere printr-un algoritm special de criptare, care rulează în transponder și în ECM în paralel. Numai dacă rezultatele sunt egale, motorul poate fi pornit. Datele tuturor transponderului, valabile pentru vehicul, sunt stocate în ECM.
În timpul procedurii de predare a cheilor, transponderul va fi programat cu date specifice vehiculului. Datele specifice vehiculului sunt scrise în memoria transponderului.

Coduri PIN

Codul PIN înseamnă codul numărului de identificare a produsului. Codul PIN este un cod unic pentru fiecare vehicul și este programat în ECM la linia de producție.

Codul PIN este necesar când se predă noile ECM și cheile noi, de ex.

1. Când se adaugă o nouă cheie
2. Când se înlocuiește cu un nou ECM sau ECM uzat (ECM neutralizat)
3. Când o cheie este pierdută și trebuie ștersă

Dacă introduceți pinul incorect de 3 ori imobilizatorul (tasta SMARTRA sau Smart) se va bloca Pentru a debloca:

• Pentru tastele mecanice, lăsați tasta pornită timp de 1 oră.
• Pentru cheie inteligentă (de proximitate) lăsați mașina singură cu o încărcare bună a bateriei timp de 1 oră.

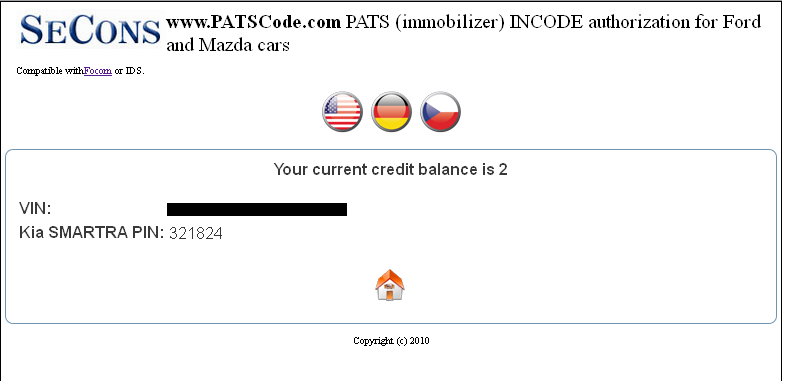

Codul PIN al vehiculului poate fi obținut prin intermediul serviciului www.PATSCode.com sau prin intermediul dealerului Hyundai.

Vehicule acceptate

Următoarea listă arată toate vehiculele pentru care este acceptată predarea cheie:

Acoperire în HiCOM

Taste mecanice cu cip RFID (non-proximitate)

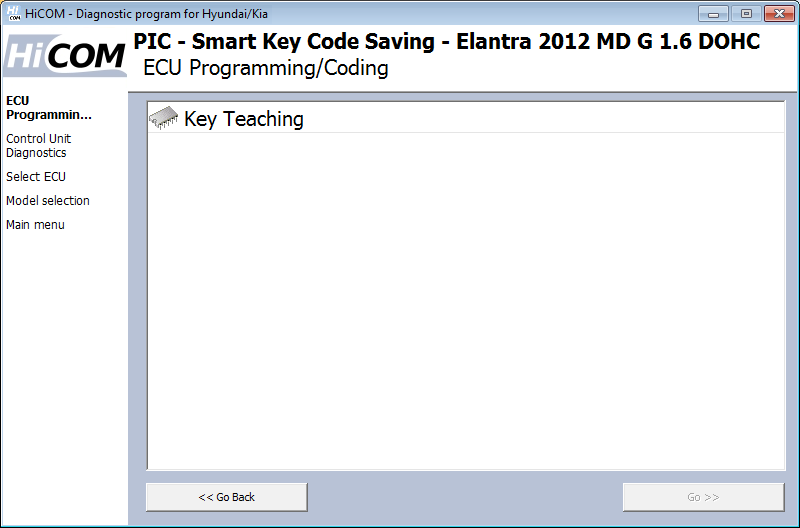

Procedura de codare a cheilor este disponibilă în unitatea de control IMMO - Imobilizator din meniul „Programare / codare ECU”.

învățământ

Motorul trebuie să fie oprit. Tasta este rotită în poziția ON.

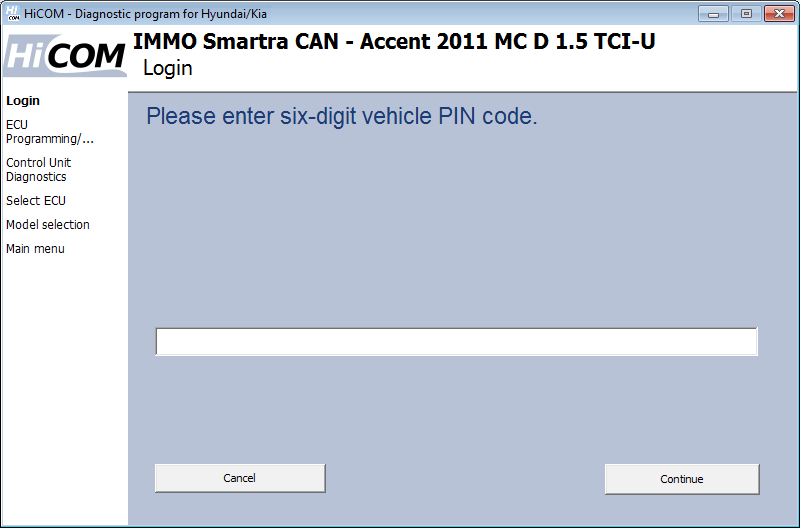

Vi se va solicita să introduceți un cod PIN de 6 cifre. (de ex. 123456, vezi pagina 2 - coduri PIN)

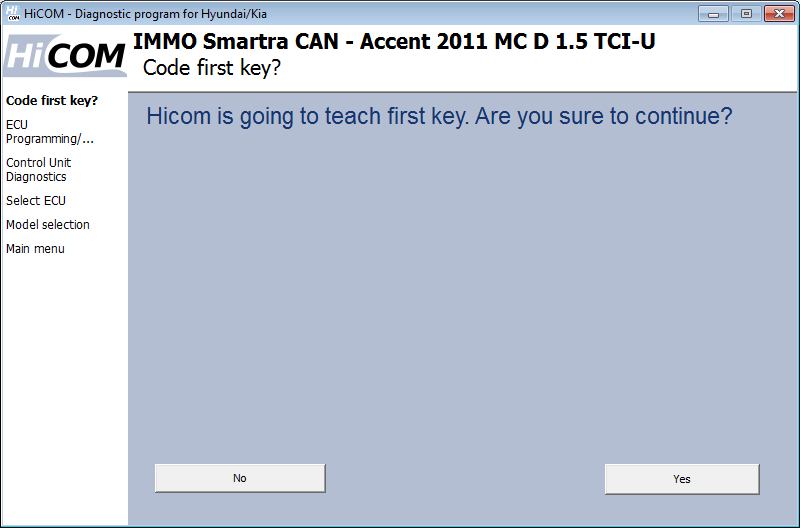

Acum aveți cheia de aprindere în poziția ON. Această cheie este codată după ce faceți clic pe butonul „Da”.

Vi se va solicita dacă doriți să codați o altă cheie. Dacă faceți clic pe „da”, HiCOM vă va solicita să introduceți următoarea cheie. Se pot codifica până la 4 taste (unele unități de control permit unități de până la 8 taste). Dacă faceți clic pe „Nu”, procesul de codare este încheiat și nu se mai adaugă alte chei.

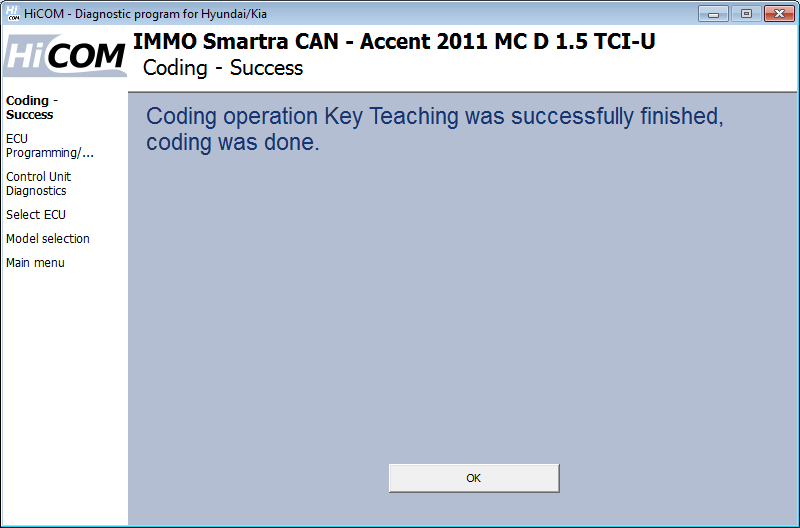

După finalizarea cu succes a operației, opriți contactul timp de 10 secunde.

Tastă inteligentă (telecomandă de proximitate)

Unele vehicule au cheie inteligentă fără contact (RFID) în loc de cheie mecanică. În cazul acestor vehicule, codarea prin funcționarea SMARTRA va eșua, este necesar să utilizați un control special dedicat cheilor inteligente în acest scop. Funcția poate fi găsită în unitatea de control pentru economisirea codurilor inteligente (PIC, SMKCODE).

Tastele inteligente folosite nu pot fi programate într-o altă mașină. Vă rugăm să vă asigurați că achiziționați chei inteligente de la o sursă de încredere.

Dacă nu există nicio cheie inteligentă valabilă, nu este posibil să porniți motorul și, de asemenea, este posibil să nu fie diagnosticate alte ECU-uri decât PIC / SMK.

învățământ

Motorul trebuie să fie oprit, porniți / opriți butonul în starea OFF.

Selectați funcția „Predare de chei” din meniul „Programare / codare ECU”.

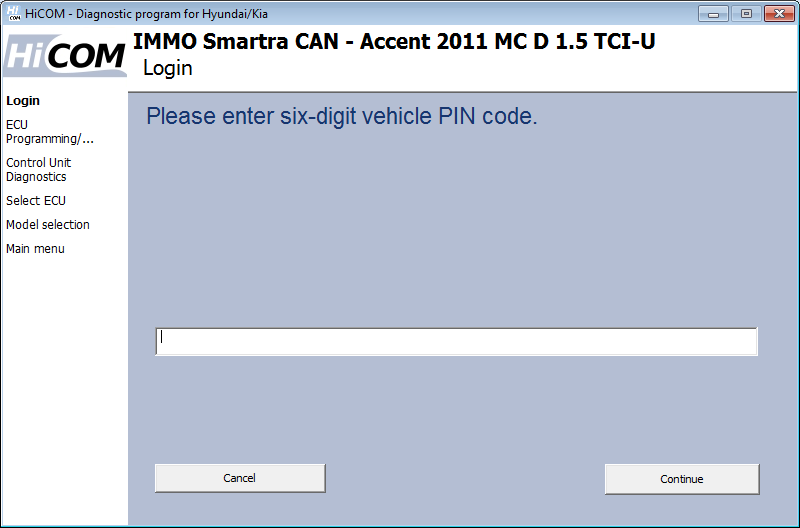

Vi se va solicita să introduceți un cod PIN de 6 cifre. (de ex. 123456, vezi pagina 2 - coduri PIN)

Dacă introduceți un cod PIN incorect, ECU se va bloca după 2 sau 3 încercări.

După acest pas, predarea MSL începe automat la unele ECU-uri.

Fobul de cheie trebuie introdus în suportul pentru cheie inteligentă (dacă nu există un suport pentru cheie inteligentă, folosiți vârful telecomenzii pentru a apăsa butonul pornire / oprire)

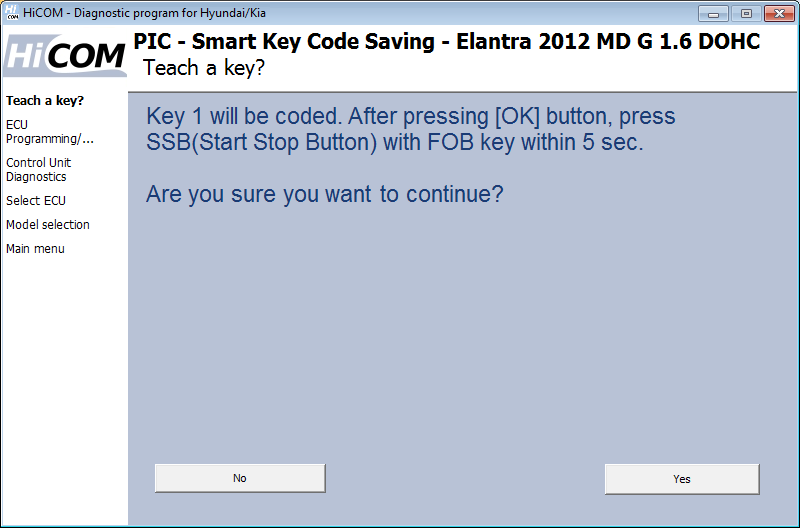

Țineți apăsat butonul Start timp de 5 secunde cu tasta în suportul cheilor inteligente. Dacă mașina dvs. nu are suport pentru cheie inteligentă, folosiți vârful telecomenzii pentru a apăsa butonul pornire / oprire.

Aceeași operațiune va fi efectuată și pentru alte tipuri de chei inteligente. Se pot recodifica maxim 2 taste inteligente.

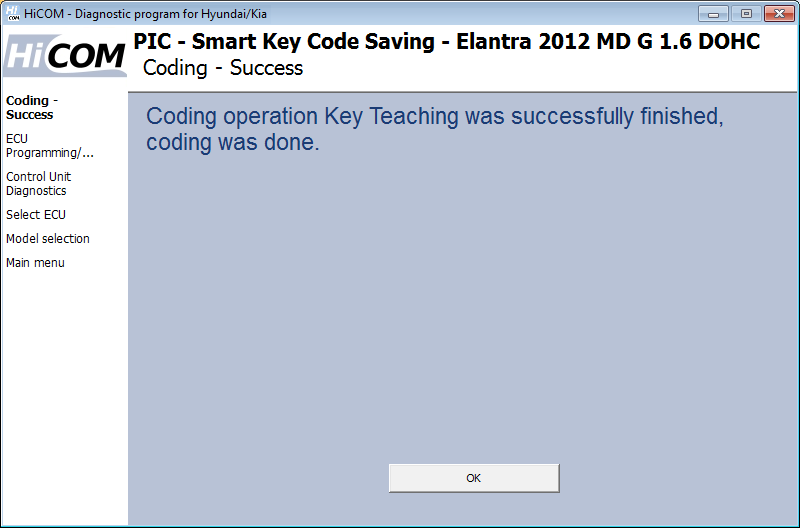

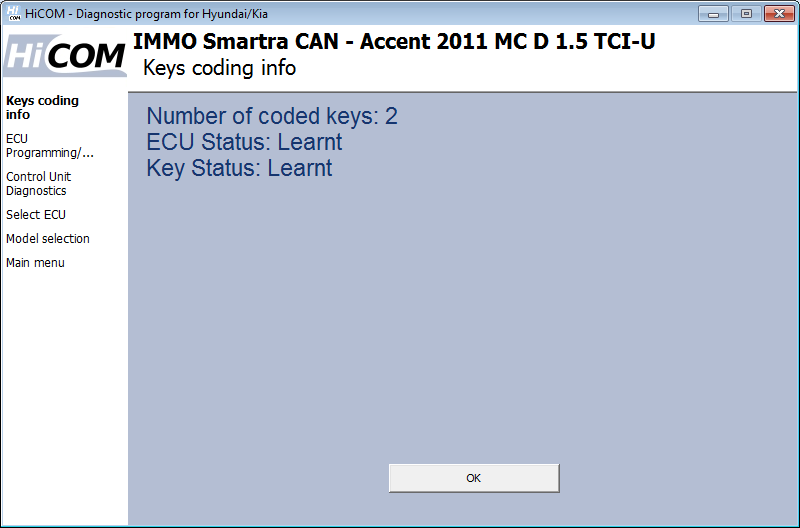

După ce operațiunea de codare este completă, HiCOM afișează informații despre codificarea reușită.

Informatie cheie

Afișează informații de bază despre taste. Valori posibile: Nu este bifat, Învățat, Fecioară, Neutral, Blocat

Autentificare

Această caracteristică este folosită pentru a testa corectitudinea PIN.

Predarea / modificarea parolelor

Parola este folosită pentru a comuta mașina în modul Limp.

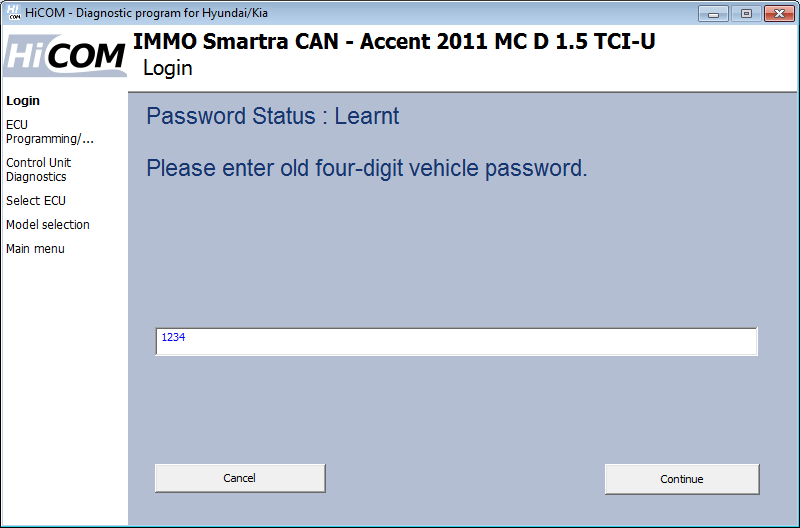

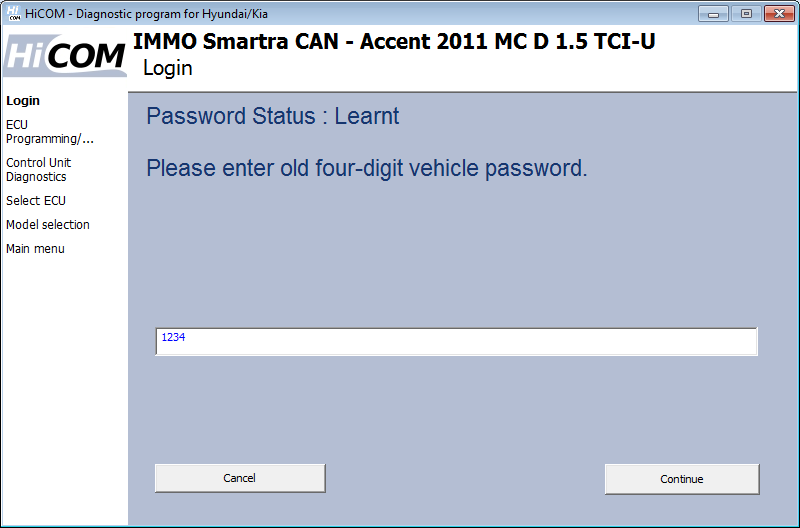

Vi se va solicita să introduceți parola, dacă unitatea de control nu este o „Fecioară”. Parola este numerică, formată din 4 cifre zecimale (de exemplu, 1234). În ceea ce privește unitatea de control Virgin, vi se solicită direct să setați o parolă.

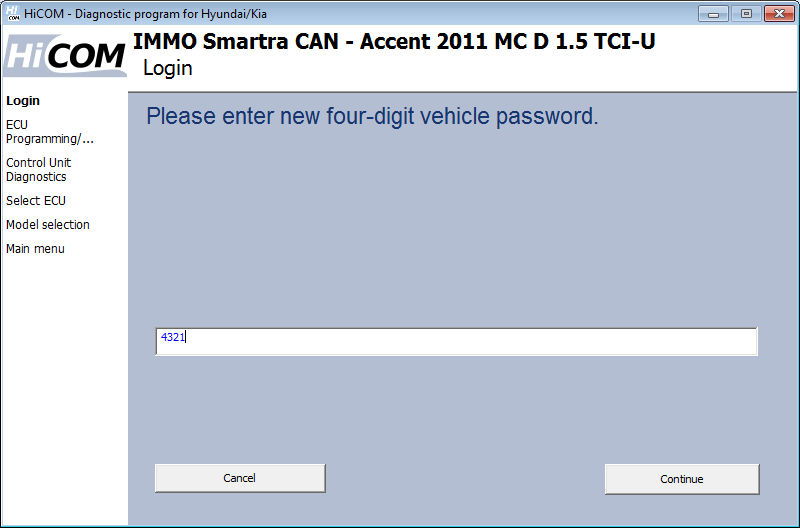

Acum introduceți o nouă parolă. Parola trebuie să conțină un număr zecimal de patru cifre (de exemplu, 1234). După apăsarea butonului „Continuare” parola este setată în unitatea de control.

Mod neutru

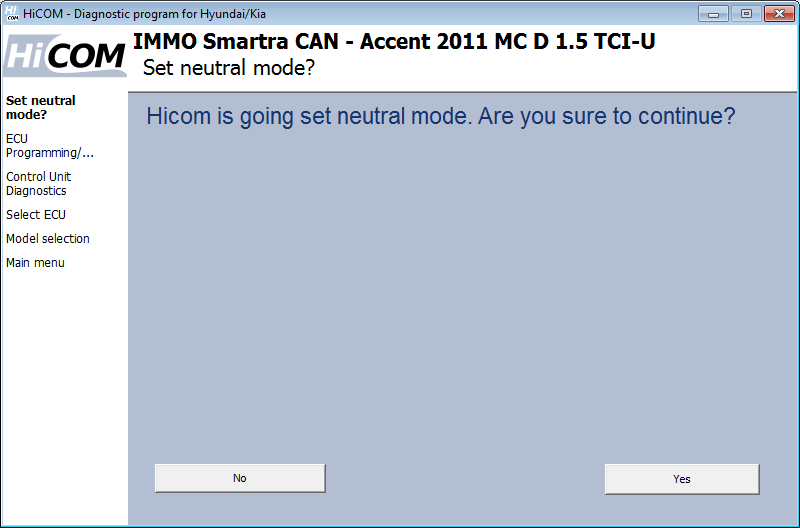

Această funcție servește la utilizarea ECU deja folosit într-un alt vehicul.
Motorul trebuie să fie oprit. Tasta este rotită în poziția ON.

Mod Limp Home

Această funcție trece autovehiculul în modul de urgență care este utilizat pentru a conduce mașina la atelier în cazul în care toate tastele sunt pierdute sau modulul SMARTRA nu funcționează corect.

ECM informează șoferul despre starea de domiciliu a membrelor, clipind de 5 ori timp de 5 secunde. Apoi parola utilizatorului poate fi trimisă la ECM de către HiCOM. Limp home poate fi activat și cu ajutorul tastei de aprindere. ECM informează șoferul prin clipirea lămpii de imobilizare cu privire la starea limpede a locuinței. Apoi introducerea parolei utilizatorului către ECM se poate face printr-o secvență specială de aprindere / oprire.

• Parola trebuie să fie configurată mai întâi (folosind funcția „Predare parolă / schimbare”)
• Motorul trebuie să fie oprit. Tasta este rotită în poziția ON.
• Introduceți un număr zecimal de patru cifre (parolă), de exemplu 1234.
